概述

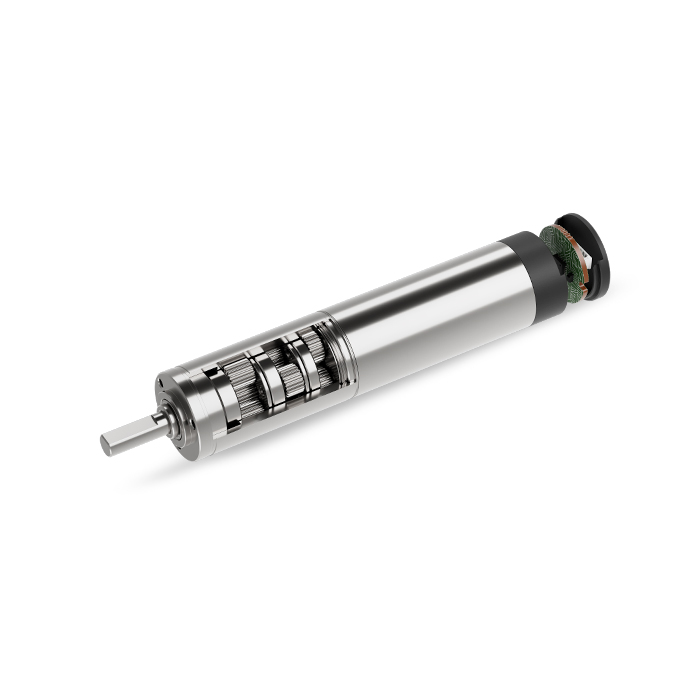

Φ16mm 行星減速箱（SMD系列）
型號：ZWSMD016016
直徑：16
長度：25.8~35.7
最大傳輸功率（W） ：8
最大連續轉矩（Nm）：0.9
最高連續輸入轉速：16000
環境溫度（℃) ：-30~+100
輸出端軸承：滾珠軸承
* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。
減速箱技術數據
| 級數 | 2 | 3 | 4 |
| 減速比 | 16,21,26,28,35,44 | 62,83, 103,111,138,150,172,186,231 | 243,326,406, 439,546,590, 679,734,794, 913,987,1135, 1227,1526 |
| 最大傳連續輸功率（W） | 8 | 4 | 1.5 |
| 最大瞬時傳輸功率（W） | 10 | 4.4 | 1.5 |
| 最大連續轉矩(Nm) | 0.55 | 0.8 | 0.9 |
| 最大瞬時轉矩(Nm) | 0.7 | 1 | 1.1 |
| 最高連續輸入轉速 | 12000 | 14000 | 16000 |
| 最高瞬時輸入轉速 | 15000 | 17500 | 20000 |
| 最大效率(%) | 80 | 70 | 60 |
| 空載平均空回(°) | 0.5 | 0.5 | 0.5 |
| 最大軸向動態載荷（N） | 30 | 30 | 30 |
| 最大徑向載荷（離法蘭4mm處）(N) | 80 | 90 | 90 |
| 齒輪箱長度L1(mm) | 25.8 | 30.8 | 35.7 |
| 重量（G） | 32.8 | 36.8 | 40.8 |
推薦型號
| 型號 | 額定電壓 (V) |
空載數據 | 負載數據 | 總長 | 齒輪箱額定容許力矩(NM) | 齒輪箱瞬間容許力矩(NM) | 減速比 | 減速箱長 L1(mm) | |||
| 空載轉速 | 空載電流（mA max） | 負載 轉速 |
負載 電流（A Max） |
轉矩（N.M） | |||||||
| ZWSMD016016-16 | 24 | 3000 | 150 | 2500 | 1.15 | 0.055 | 53.8 | 0.55 | 0.7 | 16 | 25.8 |
| ZWSMD016016-21 | 24 | 2286 | 150 | 1905 | 1.15 | 0.072 | 21 | ||||
| ZWSMD016016-26 | 24 | 1846 | 150 | 1538 | 1.15 | 0.089 | 26 | ||||
| ZWSMD016016-28 | 24 | 1714 | 150 | 1429 | 1.15 | 0.096 | 28 | ||||
| ZWSMD016016-35 | 24 | 1371 | 150 | 1143 | 1.15 | 0.120 | 35 | ||||
| ZWSMD016016-44 | 24 | 1091 | 150 | 909 | 1.15 | 0.151 | 44 | ||||
| ZWSMD016016-62 | 24 | 774 | 170 | 645 | 1.2 | 0.213 | 62 | ||||
| ZWSMD016016-83 | 24 | 578 | 170 | 482 | 1.2 | 0.286 | 58.8 | 0.8 | 1 | 83 | 30.8 |
| ZWSMD016016-103 | 24 | 466 | 170 | 388 | 1.2 | 0.354 | 103 | ||||
| ZWSMD016016-111 | 24 | 432 | 170 | 360 | 1.2 | 0.382 | 111 | ||||
| ZWSMD016016-138 | 24 | 348 | 170 | 290 | 1.2 | 0.475 | 138 | ||||
| ZWSMD016016-150 | 24 | 320 | 170 | 267 | 1.2 | 0.516 | 150 | ||||
| ZWSMD016016-172 | 24 | 279 | 170 | 233 | 1.2 | 0.592 | 172 | ||||
| ZWSMD016016-186 | 24 | 258 | 170 | 215 | 1.2 | 0.640 | 186 | ||||
| ZWSMD016016-231 | 24 | 208 | 170 | 173 | 1.2 | 0.795 | 231 | ||||
| ZWSMD016016-243 | 24 | 198 | 190 | 165 | 1.25 | 1.100 | 63.7 | 0.9 | 1.1 | 243 | 35.7 |
| ZWSMD016016-326 | 24 | 147 | 190 | 123 | 1.25 | 1.100 | 326 | ||||
| ZWSMD016016-406 | 24 | 118 | 190 | 99 | 1.25 | 1.100 | 406 | ||||
| ZWSMD016016-439 | 24 | 109 | 190 | 91 | 1.25 | 1.100 | 439 | ||||
| ZWSMD016016-546 | 24 | 88 | 190 | 73 | 1.25 | 1.100 | 546 | ||||
| ZWSMD016016-590 | 24 | 81 | 190 | 68 | 1.25 | 1.100 | 590 | ||||
| ZWSMD016016-679 | 24 | 71 | 190 | 59 | 1.25 | 1.100 | 679 | ||||
| ZWSMD016016-734 | 24 | 65 | 190 | 54 | 1.25 | 1.100 | 734 | ||||
| ZWSMD016016-794 | 24 | 60 | 190 | 50 | 1.25 | 1.100 | 794 | ||||
| ZWSMD016016-913 | 24 | 53 | 190 | 44 | 1.25 | 1.100 | 913 | ||||
| ZWSMD016016-987 | 24 | 49 | 190 | 41 | 1.25 | 1.100 | 987 | ||||
| ZWSMD016016-1135 | 24 | 42 | 190 | 35 | 1.25 | 1.100 | 1135 | ||||
| ZWSMD016016-1227 | 24 | 39 | 190 | 33 | 1.25 | 1.100 | 1227 | ||||
| ZWSMD016016-1526 | 24 | 31 | 190 | 26 | 1.25 | 1.100 | 1526 | ||||
*注：以上具體參數可根據客戶要求定制。

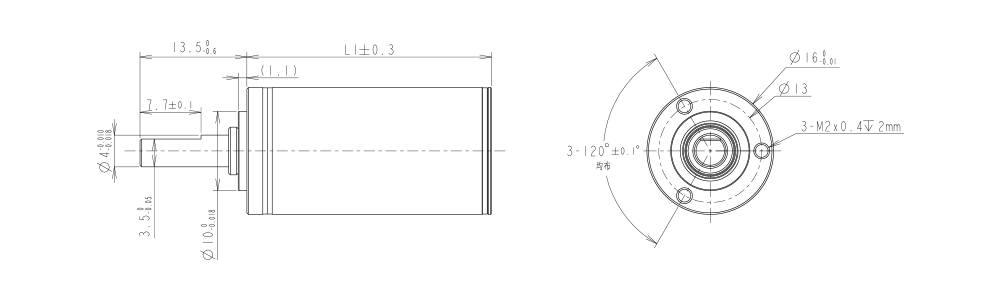

設計圖紙
查看詳情
資料下載
Φ16mm 行星減速箱（SMD系列）規格書
